2011年 秋期 応用情報技術者試験 問8

バス運賃精算システムの要求分析

H社では，ICカードを利用したバス運賃精算システム（以下，システムという）の試験導入を行うことになり，そのためのプロトタイプ開発に着手した。ICカードには，ICチップが埋め込まれている。ICチップに保存されている情報は，ICチップ専用のリーダ／ライタにICカードをかざすだけで，読取りと書込みができる。

[ICバスカード]

ICバスカードとは，ICカードを利用したプリペイドカードである。乗客は，バス停や営業所にあるチャージ装置を使用してあらかじめ一定の金額をチャージする。

[IC整理券]

IC整理券とは，ICチップを利用した整理券である。ICバスカードを持っていない乗客の乗車区間を確定するために利用する。

[運賃の確定]

乗客がバスに乗車する際，ICバスカードを持っていれば，ICバスカードを乗車口の整理券箱にかざす。チャージ金額が初乗り金額未満の場合は，警告するが乗車は可能である。ICバスカードを持っていなければ，整理券箱が発券するIC整理券を取り出す。この時点で，乗客の乗車バス停が確定する。

乗客がバスから降車する際，ICバスカードを利用していれば，ICバスカードを運転席横の運賃箱にかざすと運賃が確定する。IC整理券を利用していれば，IC整理券を運賃箱に投入すると運賃が確定する。運賃が確定すると，それを"運賃の残金"の初期値として後述の〔精算処理〕が実行される。

[精算処理]

精算とは，乗客が現金かICバスカードいずれか片方，又は両方の併用によって，運賃を支払うことである。システムは，運賃の残金があればその金額を表示する。現金での精算に必要な銭を返すことはできない。運賃の残金を超えた現金を投入した場合は，投入した現金を返却する。釣銭が必要な乗客は，運賃箱の両替機能で両替してから運賃を支払う。両替金の補充は，管理部門が運行時間外に行う。

[乗車区間未確定処理]

整理券箱にICバスカードをかざさず，かつ，IC整理券を取り忘れた場合は，始発バス停からの運賃が適用され，運転手が運賃箱にその金額を運賃として設定する。

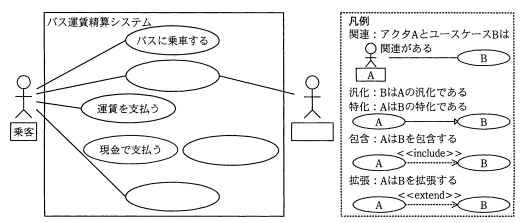

表1のアクター覧と表2のユースケース一覧のレビューを実施し，表3のレビューでの指摘事項を反映させて，図1のユースケース図を作成し，ユースケース記述の作成と非機能要件の抽出を開始した。

表1 アクター覧
アクタ名説明
乗客システムの主アクタである。
運転手システムの運用をサポートする。
管理部門システムに関する保守を行う。
表2 ユースケース一覧
項番ユースケース名説明
1チャージするチャージ装置を使用してICバスカードに一定の金額をチャージする。
2バスに乗車するICバスカードに乗車バス停を書き込む，又はIC整理券を取り出す。
3運賃を確定させる乗車区間から運賃を確定させる。
4運賃を支払う抽象ユースケース。具体的な処理は項番5，6のユースケース。
5ICバスカードで支払う確定した運賃をICバスカードで支払う。運賃の残金を更新する。
6現金で支払う運賃の残金を現金で支払う。運賃の残金を更新する。
7現金を両替する紙幣又は硬貨を両替する。
8両替金を補充する両替用の紙幣及び硬貨を補充する。
表3 レビューでの指摘事項
・システムの要求分析の範囲は，運行時間内の運用に関する機能とすること。
・項番6のユースケースは，精算が完了するまで繰り返し実行できること。
凡例
関連：アクタAとユースケースBは○関連がある
　　　　　　　　　　　　　　　　　B
　　　　　A
汎化：BはAの汎化である
特化：AはBの特化である
　　　　　A ◇───────→ B
包含：AはBを包含する
　　　　　A ＜＜include＞＞ B
拡張：AはBを拡張する
　　　　　A ＜＜extend＞＞ B

表4はユースケース記述ガイドライン，表5はユースケース記述の一部である。

表4 ユースケース記述ガイドライン
項目説明
事前条件ユースケースが実行されるための条件を記述する。無条件でユースケースが実行される場合は，"条件なし"と明記する。
事後条件ユースケースが正常に実行されたことを示す条件を記述する。
基本シナリオ事後条件を満たす通常の手順を簡潔に記述する。
代替シナリオ基本シナリオ以外の手順で，事後条件を満たす手順を簡潔に記述する。
例外シナリオ事後条件を満たさない失敗の手順を簡潔に記述する。
表5 ユースケース記述（一部）
ユースケース名：バスに乗車する
事前条件バス停にバスが停車する。
事後条件乗車バス停が確定する。
基本シナリオ1. 乗客は，ICバスカードを整理券箱にかざす。
2. システムは，ICバスカードのチャージ金額を読み取る。
3. システムは，チャージ金額が初乗り金額以上であることを確認する。
4. システムは，ICバスカードに乗車バス停を書き込む。
代替シナリオ11. 乗客は，ICバスカードを整理券箱にかざす。
2. システムは，ICバスカードのチャージ金額を読み取る。
3. a
4. システムは，ICバスカードに乗車バス停を書き込む。
代替シナリオ21. b
例外シナリオ1. 乗客は，ICバスカードを整理券箱にかざさず，かつ，整理券箱からIC整理券を取り忘れる。
ユースケース名：現金で支払う
事前条件c
事後条件運賃の残金が更新される。
基本シナリオ1. 乗客は，現金を運賃箱に入れる。
2. d
3. システムは，運賃の残金を0に更新する。
代替シナリオ1. 乗客は，現金を運賃箱に入れる。
2. システムは，現金が運賃の残金より少ないことを確認する。
3. システムは，運賃の残金を計算し更新する。
例外シナリオ1. 乗客は，現金を運賃箱に入れる。
2. システムは，現金が運賃の残金より多いことを確認する。
3. システムは，乗客に現金を払い戻す。
出典：平成23年度 秋期 応用情報技術者試験 午後I 問8
