2011年 秋期 応用情報技術者試験 問7
地上ディジタル放送対応テレビの放送ダウンロード機能に関する次の記述を読んで，設問1〜4に答えよ。
X 社では，放送ダウンロード機能を搭載した地上ディジタル放送対応テレビ（以下，テレビという）を開発している。
放送ダウンロード機能とは，テレビの機能を実現しているソフトウェアを更新する機能である。ソフトウェア更新データ（以下，更新データという）は，特別に割り当てられた地上ディジタル放送の電波で配信される。更新データの配信時刻情報は，地上ディジタル放送とともに配信される。テレビ本体は，配信時刻になると更新データを受信して，テレビ本体のソフトウェアを更新する。

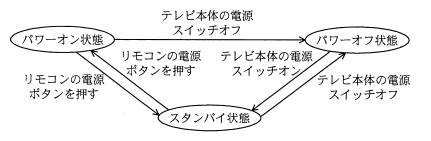

【テレビ本体の電源状態】 テレビ本体の電源状態には，パワーオン状態，パワーオフ状態，スタンバイ状態の三つがある。テレビ本体の電源状態一覧を表1に，電源状態遷移を図1に示す。
| 名称 | 概要 |
|---|---|
| パワーオン状態 | ・テレビを視聴できる状態である。 |
| パワーオフ状態 | ・テレビ本体へ電源を供給しない状態である。 ・テレビ本体の全ての機能が動作しない。 |
| スタンバイ状態 | ・リモコンの電源ボタンが押されるのを待っている状態である。 |
【放送ダウンロード機能の動作】 放送ダウンロード機能は，スタンバイ状態のときだけ実行するように，次の順序で動作する。
(1) パワーオン状態でリモコンの電源ボタンを押すと，次回の放送ダウンロード機能を開始できるように，テレビ本体の時刻管理機能（以下，RTC という）に次回の放送ダウンロード開始時刻を設定する。RTC へのクロック供給は，MPU へのクロック供給と独立していて，スタンバイ状態でも継続される。
(2) スタンバイ状態で放送ダウンロード開始時刻になると，放送ダウンロード機能の動作を開始し，更新データを受信する。
(3) 受信した更新データでテレビ本体のソフトウェアを更新して，再度テレビ本体の電源スイッチをオンにしたときの処理を行う（以下，再起動という）。
【放送ダウンロード機能に関連するソフトウェア】 放送ダウンロード機能に関連するタスク一覧を表2に，割込みハンドラ一覧を表3に示す。タスクには優先度があり，値が小さいほど優先度が高い。
| タスク名 | 処理概要 | 優先度 |
|---|---|---|
| 電源管理 | ・テレビ本体の電源スイッチをオンにしたとき，最初に実行されるタスクである。タスク起動後，電源オンメッセージ待ちとなる。 | 1 |
| ・電源オンメッセージを受けたとき，テレビ視聴関連のタスク（本表には記載されていない）を起動して，電源オフメッセージ待ちとなる。 | ||
| ・電源オフメッセージを受けたとき，テレビ視聴関連のタスクを終了して，次回の放送ダウンロード開始時刻を設定し，電源オン/放送ダウンロード開始メッセージ待ちとなる。 | ||
| ・放送ダウンロード開始メッセージを受けたとき，受信タスクに更新データ受信開始メッセージを送って，待ち状態となる。 | ||
| 受信 | ・更新データ受信開始メッセージを受けたとき，更新データ受信を開始する。 | 2 |
| ・受信した更新データをタスク間の共有メモリに格納する。 | ||
| ・更新データ受信完了後，更新タスクにソフトウェア更新メッセージを送って，待ち状態となる。 | ||
| 更新 | ・ソフトウェア更新メッセージを受けたとき，割込み禁止にし，タスク間の共有メモリに格納されている更新データでテレビ本体のソフトウェアを更新する。 | 3 |
| ・更新が終了したとき，テレビ本体を再起動する。 | ||
| アイドル | ・MPU へのクロック供給を停止する。 | 4 |
| ・待ち状態にならない。 |
| 割込みハンドラ名 | 処理概要 |
|---|---|
| タイマ | ・放送ダウンロード開始時刻になったときに実行される。 ・電源管理タスクに放送ダウンロード開始メッセージを送る。 |
| リモコン | ・リモコンから信号が入力されたときに実行される。 ・電源ボタン信号の場合，電源管理タスクに電源オン/オフメッセージを送る。 |
【更新データの受信時間】 地上ディジタル放送の情報レートを16.85 Mビット/秒とすると，300 Mバイトの更新データの受信時間はa秒となる。
【MPU へのクロック供給】 MPU へのクロック供給は，クロック制御回路で行う。クロック供給の停止は，ソフトウェアで指示する。クロック制御回路は，クロック供給が停止しているときに割込みを検出すると，MPU へのクロック供給を再開する。
【ソフトウェアの動作】 電源管理タスクが実行状態のとき，アイドルタスクはbである。リモコンでテレビ本体をスタンバイ状態にすると，電源管理タスクは RTC に次回の放送ダウンロード開始時刻を設定し，cとなる。その結果，アイドルタスクはdとなり，MPU へのクロック供給を停止する。
放送ダウンロード機能の動作を開始するとき，MPU へのクロック供給が再開した直後に，eが実行される。
