2011年 秋期 応用情報技術者試験 問5
SOHOネットワークの構築
A社は、首都圏の広告制作会社であり、顧客からの依頼によって、画像広告や動画広告などのインターネット広告を制作している。A社は、10名の広告クリエイタが在籍するまでに成長した。このため、オフィスの移転を検討しており、新ネットワークの構築をSIベンダのB社に委託した。B社に勤務するシステムエンジニアのC君と若手社員のD君が、A社の新ネットワークの構築を担当することになった。
【構成機器の調査】
D君は、既存のネットワーク機器をできるだけ再利用するために、A社が所有するPCやネットワーク機器について調査を行った。表1に、A社が所有するPCやネットワーク機器の調査結果（抜粋）を示す。
| 機器 | ネットワーク関連仕様 | |
|---|---|---|
| PC | デスクトップPC（同機種10台） | 1000BASE-T |
| ノートPC1 | IEEE 802.11b, IEEE 802.11g, IEEE 802.11n 対応暗号化方式：WEP, WPA, WPA2 | |
| ノートPC2 | IEEE 802.11a, IEEE 802.11b, IEEE 802.11g 対応暗号化方式：WEP, WPA, WPA2 | |
| NAS (Network Attached Storage) | 1000BASE-T | |
| ルータ | ルータ1 | WAN側：1000BASE-T LAN側：1000BASE-T NAPT機能、DHCPサーバ機能 |
| ルータ2 | WAN側：100BASE-TX LAN側：IEEE 802.11b, IEEE 802.11g 対応暗号化方式：WEP, WPA, WPA2 ルータ機能を無効にしてブリッジとしても動作可能 NAPT機能、DHCPサーバ機能（ブリッジとして動作する場合は使用不可） | |
| ONU (Optical Network Unit) | WAN側：光インターネット接続 LAN側：1000BASE-T |
【新ネットワークに対する要求】
D君は、新ネットワークの設計を行うために、新ネットワークに対する要求のヒアリングを行った。A社の新ネットワークに対する要求は次の1〜5である。
要求1 デスクトップPCやノートPCを使ってインターネットにアクセスし、顧客のWebサイトにある画像広告や動画広告を閲覧できるようにしたい。
要求2 ノートPCは、無線LANを使ってインターネットに接続できるようにしたい。
要求3 広告の素材データをNASに格納し、全デスクトップPCからアクセスしたい。
要求4 デスクトップPCで制作した広告データを、NASに格納できるようにしたい。
要求5 NASに格納した広告データを、ノートPCを使って閲覧できるようにしたい。
【新ネットワークの設計】

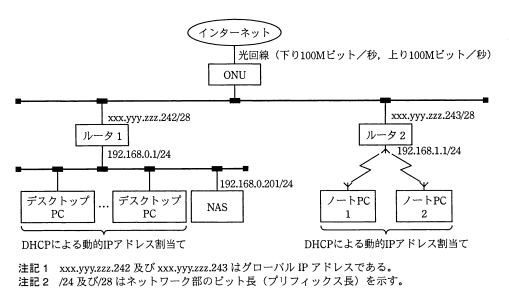

D君は、【構成機器の調査】と【新ネットワークに対する要求】を基に、図1の新ネットワークを設計した。なお、表1の機器を接続するためのケーブルは、各機器の速度を最大限に発揮できるものを使用することにした。
注記2 /24 及び /28 はネットワーク部のビット長（プリフィックス長）を示す。
【ルータの設定】
D君は、図1の新ネットワークを構築するために、ルータ設定の基本方針を次のように立案した。
・各機器の通信速度を最大限に活用する。
・セキュリティ設定については、可能な限り暗号化機能の高い設定にする。

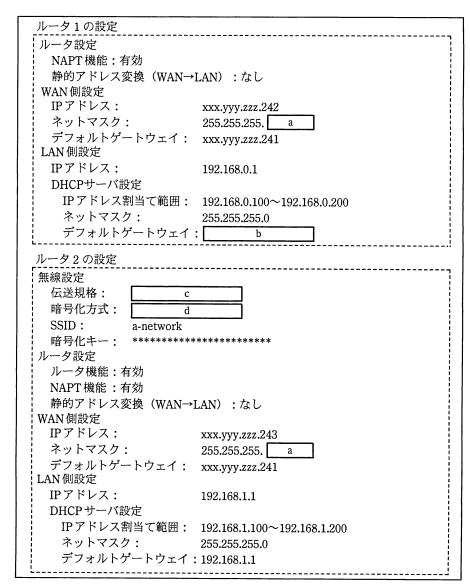

さらにD君は、この基本方針に従って、ルータを図2のとおり設定した。
| ルータ1の設定 | |
|---|---|
| ルータ設定 NAPT機能：有効 静的アドレス変換（WAN→LAN）：なし WAN側設定 IPアドレス：xxx.yyy.zzz.242 ネットマスク：255.255.255.a デフォルトゲートウェイ：xxx.yyy.zzz.241 LAN側設定 IPアドレス：192.168.0.1 DHCPサーバ設定 IPアドレス割当て範囲：192.168.0.100〜192.168.0.200 ネットマスク：255.255.255.0 デフォルトゲートウェイ：b | |
| ルータ2の設定 | |
| 無線設定 伝送規格：c 暗号化方式：d SSID：a-network 暗号化キー：*********************** ルータ設定 ルータ機能：有効 NAPT機能：有効 静的アドレス変換（WAN→LAN）：なし WAN側設定 IPアドレス：xxx.yyy.zzz.243 ネットマスク：255.255.255.a デフォルトゲートウェイ：xxx.yyy.zzz.241 LAN側設定 IPアドレス：192.168.1.1 DHCPサーバ設定 IPアドレス割当て範囲：192.168.1.100〜192.168.1.200 ネットマスク：255.255.255.0 デフォルトゲートウェイ：192.168.1.1 |
【C君のレビュー結果】
D君が設計した【新ネットワークの設計】と【ルータの設定】について、C君のレビューを受けたところ、①A社の要求のうち実現できない要求があるとの指摘を受けた。そこで、D君はルータeのWAN側ポートをf.0（ドット付き10進表記）のネットワークへ接続し、有線LANと無線LANが同一ネットワークとなるようにルータeの②設定を変更することにした。
