2014年 春期 応用情報技術者試験 問5
サブネットを活用したファイルの保護対策
M 社は，企業の研修用教材や雑誌などのコンテンツ制作を手掛ける，社員 50 名程度の企業である。顧客企業から依頼されたコンテンツ制作のために，対象とする企業分野ごとに三つの課を設けている。
社員はコンテンツの制作・編集業務（以下，業務という）のために PC を利用し，業務で使用するファイルは全て各課のファイルサーバ（以下，FS という）に保管している。業務で使用するファイルは FS 上で直接編集し，PC には残さない運用を行っている。PC から FS へのアクセスには，ファイル共有用の CIFS（Common Internet File System）プロトコル（TCP ポート 445 を使用）を用いて，FS 上で利用者 ID とパスワードによる認証を行っている。

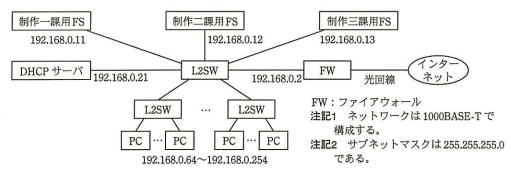

M 社のネットワークは複数台のレイヤ 2 スイッチ（以下，L2SW という）を用いて構成され，PC には DHCP で 192.168.0.64～192.168.0.254 の範囲の IP アドレスが付与される。M 社のネットワーク構成を図 1 に示す。
注記2 サブネットマスクは255.255.255.0である。
192.168.0.64～192.168.0.254
【業務で使用するファイルの保護対策】
M 社では，情報セキュリティの重要性を考慮し，業務で使用するファイルのアクセス制御と，ファイル消失時における業務継続のために，次の保護対策を行うことにした。
・既存の L2SW を有効に活用しながら，新たにレイヤ 3 スイッチ（以下，L3SW という）を導入することによって，M 社のネットワークを複数のサブネットに分割する。
各課の FS は 192.168.0.0/24，制作一課の PC は 192.168.1.0/24，制作二課の PC は 192.168.2.0/24，制作三課の PC は 192.168.3.0/24 のサブネットに配置する。各 PC には L3SW の DHCP サーバ機能によって，192.168.n.64～192.168.n.254 の IP アドレスを割り当てる。ここで，n には PC の配置に対応して，1～3 のいずれかの数値が入る。
・各課に配置された PC から FS へのアクセスについては，所属する課の FS だけにアクセスできるように制限する。
・PC から各課の FS へのアクセスは，従来どおり CIFS を使用し，FS 上で利用者 ID とパスワードによる認証を行う。
・各課の FS への通信は，FS の利用に必要な TCP ポートだけに限定し，その他の TCP/UDP ポートは遮断する。
・各課の FS 上のファイルは，広域イーサネット回線で接続された通信会社 N 社のバックアップサービス（以下，BS という）を利用して，全て遠隔地にバックアップされるようにする。
・各課の FS から N 社の BS へのファイル転送には，セキュアシェルの SCP（Secure Copy）コマンド（TCP ポート 22 を使用）を利用する。

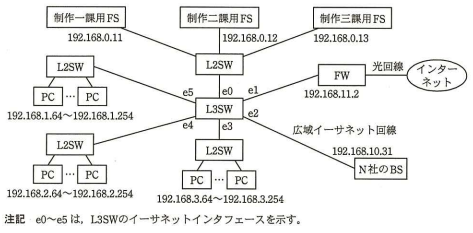

ファイルの保護対策を行うために，M 社はネットワーク構成を変更した。変更後のネットワーク構成を図 2 に示す。
【L3SW のフィルタリングルールの設計】
ネットワーク構成の変更とともに，L3SW のフィルタリングルールの設計を行った。
L3SW のフィルタリングルールの設計では，インタフェースに対して，双方向（IN/OUT）のルールを指定する。例えば，制作一課の PC を送信元，制作一課用 FS を宛先とするルールを設計する場合，インタフェース e5 と e0 に対して，L3SW に入る方向（IN）と出る方向（OUT）のルールを追加する必要がある。
設計した L3SW のフィルタリングルールを表 1 に示す。ここで，インタフェース e0 に関するルール及びインターネットアクセスに関するルールは，L3SW で適切に実装されているものとする。
| インタフェース | 方向 | 送信元IPアドレス | 宛先IPアドレス | プロトコル | 送信元ポート | 宛先ポート | 処理 |
|---|---|---|---|---|---|---|---|
| e5 | IN | 192.168.1.0/24 | 192.168.0.11 | TCP | ANY | 445 | 許可 |
| e5 | OUT | 192.168.0.11 | 192.168.1.0/24 | TCP | 445 | ANY | 許可 |
| e4 | IN | 192.168.2.0/24 | a | TCP | ANY | 445 | 許可 |
| e4 | OUT | a | 192.168.2.0/24 | TCP | 445 | ANY | 許可 |
| e3 | IN | 192.168.3.0/24 | 192.168.0.13 | TCP | ANY | 445 | 許可 |
| e3 | OUT | 192.168.0.13 | 192.168.3.0/24 | TCP | 445 | ANY | 許可 |
| b | c | 192.168.0.0/24 | 192.168.0.31 | TCP | d | e | 許可 |
| b | f | 192.168.10.31 | 192.168.0.0/24 | TCP | e | d | 許可 |
| インタフェース e0 に関するルールは省略 | |||||||
| インターネットアクセスに関するルールは省略 | |||||||
| ANY | IN/OUT | ANY | ANY | TCP/UDP | ANY | ANY | 遮断 |
注記2 ANY は対象が全てのインタフェース，IP アドレス，又はポートであることを示す。
【保護対策の強化】
〔業務で使用するファイルの保護対策〕で検討した内容についてレビューを行った。その結果，社内に不正な PC が持ち込まれて社内 LAN に接続された場合の備えが不足していると指摘された。
そこで，L3SW 及び L2SW に IEEE 802.1X 対応機種を選定し，PC にクライアント証明書を導入することによって，不正な PC の社内 LAN への接続を拒否することにした。
M 社では，②図 2 のネットワーク構成に必要な構成要素を追加した。
【N 社の BS の利用】
FS のファイルをバックアップするために，追加・変更があったファイルを当日の全作業終了後，翌日の作業開始前までに夜間バッチ処理で N 社の BS に転送することにした。各課の FS 上のログファイルなどの管理に必要なファイルは，毎日のバックアップとは別の時間帯に，週に 1 回バックアップする。また，ファイル削除による変更分は，削除から 1 週間以上経過したファイルを，週に 1 回バックアップから削除する。
各課の FS に格納されているファイルの総量と，ファイルの追加・変更によって毎日のバックアップが必要な最大量を表 2 に示す。
| 格納されているファイルの総量 | 毎日のバックアップが必要な最大量 | |
|---|---|---|
| 制作一課用 FS | 1,200 G バイト | 10 G バイト |
| 制作二課用 FS | 800 G バイト | 5 G バイト |
| 制作三課用 FS | 1,600 G バイト | 15 G バイト |
M 社では，②夜間バッチ処理に利用可能な時間帯を考慮し，適切な帯域の広域イーサネット回線を用いてバックアップを行うことにした。
