2024年 秋期 応用情報技術者試験 問6

トレーディングカードの個人間売買サイトの構築

TODO: 実は画像問題

S社は、トレーディングカード販売業のチェーンを営む中堅企業である。トレーディングカードを個人から買い取り、販売する事業を営んでいる。トレーディングカードの個人間の売買が盛んな市場環境を受け、個人間の売買を安心かつ手軽に行える取引プラットフォームをサービスとして提供して、安定的な手数料収入を得る新規事業を立ち上げることにした。S社の情報システム部は新規事業の要となる取引プラットフォームのシステム（以下、本システムという）を新規で構築することになり、Tさんがデータベースの設計及び開発を担当することになった。

[新規事業の業務要件の確認]

Tさんは、まず、新規事業において実現する業務要件を確認した。新規事業の業務要件（抜粋）を表1に示す。

表1 新規事業の業務要件（抜粋）
項番業務要件
1本システムの利用者は個人である。利用者は販売したいトレーディングカードを商品として出品できる。出品した利用者を出品者と呼ぶ。出品する際にはカテゴリ、商品名、商品説明、出品価格、商品状態を登録する。カテゴリはトレーディングカードのブランドやシリーズによって階層化されている。
2利用者は全ての出品に対してカテゴリ、価格帯（下限価格と上限価格）、商品状態、出品状態をキーワードとして指定して検索できる。カテゴリを指定する場合、そのカテゴリ及びその下位にある全てのカテゴリの出品が検索の対象となる。キーワードは、商品名及び商品説明を部分一致で検索した場合に指定する。検索した結果を表示する際に並び順を変更できる。
3利用者は出品された商品に対して取引を希望する価格（以下、オファー価格という）を出品者に打診できる。この行為をオファーと呼ぶ。オファーと出品者との間での当該商品の出品に対してだけ有効となる。
4利用者が商品を購入した場合、購入した利用者を購入者と呼ぶ。出品者は配送方法に基づいて送料を算出し、購入者に送料を通知する。購入者は出品価格（オファーが合意済みの状態の場合はオファー価格）と送料の合計金額を支払日までにS社に対して支払う。一つの取引に関する合計金額を分割して支払うことはできない。
5出品者は購入者の支払が完了したことをS社からの通知で確認した上で、購入者の住所に商品を発送する。一つの取引に関する商品を分割して発送することや、複数の取引に関する商品をまとめて発送することはできない。S社は発送した商品の追跡番号を管理し、配送業者のWebサイトと連携することで、出品者や購入者が商品の配送状況を確認できるようにする。
6購入者は商品を受領後、商品に問題がないことを確認した上で、受取連絡と出品者の評価を行う。購入者からの評価を受けて、出品者も購入者の評価を行う。
7購入者と出品者の双方の評価が完了した後に、S社は購入者から入金された代金から手数料を差し引いた金額を出品者に支払う。
8利用者はお気に入りの利用者をフォローできる。フォロー先の利用者が新たな商品を出品した場合、フォロー元の利用者は通知を受け取ることができる。

[概念データモデルの設計]

Tさんは、表1の業務要件に基づいて、E-R図を用いて本システムの概念データモデルを設計した。本システムの概念データモデル（抜粋）を図1に示す。なお、カテゴリの階層構造は、自己参照の関連を用いて表現する。

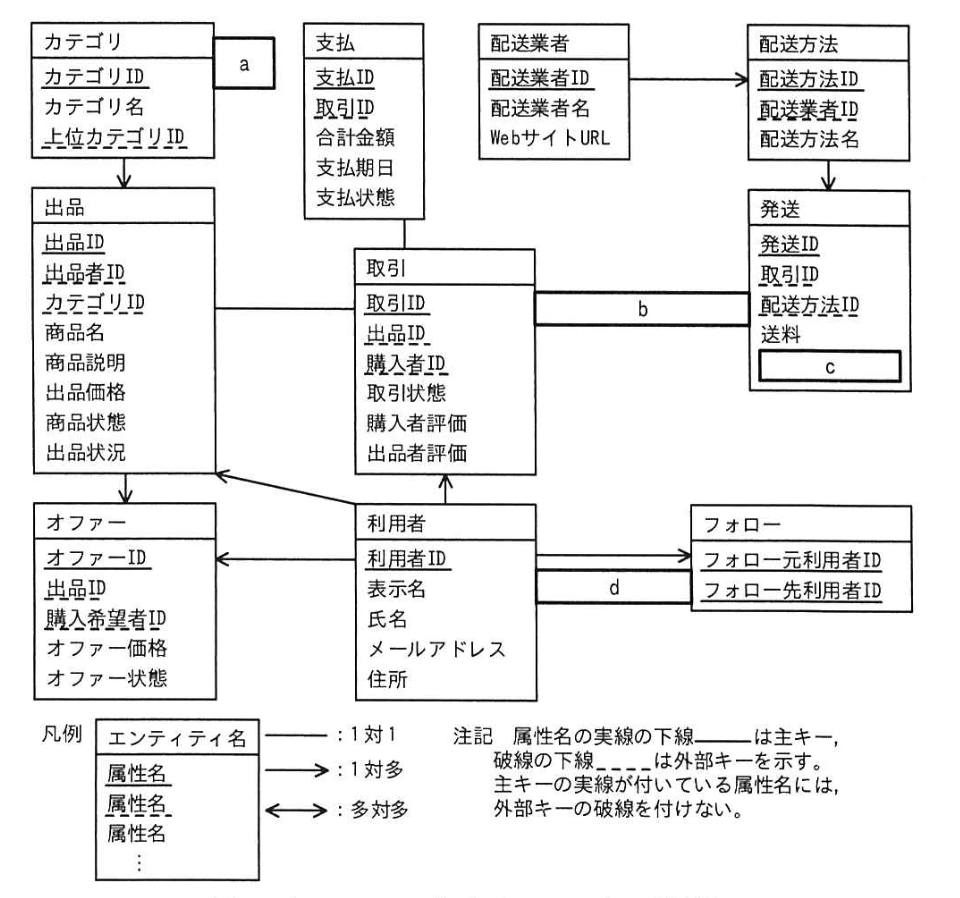

図1 本システムの概念データモデル（抜粋）
注記：属性名の実線の下線____はキー、破線の下線....は外部キーを示す。
主キーの実線が付いている属性名には、外部キーの破線を付けない。

本システムのデータベースでは、E-R図のエンティティ名を表名にし、属性名を列名にして、適切なデータ型で表定義した関係データベースによって、データを管理する。

[SQLの作成]

Tさんは、表1の項番2の業務要件を実現するための検索のSQL文を作成した。作成したSQL文を図2に示す。なお、":カテゴリID"、":下限価格"、":上限価格"、":商品状態"、":出品状況"、":キーワード"は、該当の値を格納する埋込み変数である。また、最上位であるカテゴリの上位カテゴリIDにはNULLが設定されている。

WITH
  e指定カテゴリ(カテゴリID, カテゴリ名, 上位カテゴリID) AS (
    SELECT A.カテゴリID, A.カテゴリ名, A.上位カテゴリID
    FROM カテゴリ A WHERE A.カテゴリID = :カテゴリID
    f
    SELECT B.カテゴリID, B.カテゴリ名, B.上位カテゴリID
    FROM カテゴリ B, 指定カテゴリ C WHERE B.上位カテゴリID = C.カテゴリID
  )
SELECT * FROM 出品
  INNER JOIN 指定カテゴリ
  ON g
  WHERE 出品.出品価格 BETWEEN :下限価格 AND :上限価格
    AND 出品.商品状態 = :商品状態
    AND 出品.出品状況 = :出品状況
    AND (出品.商品名 h OR 出品.商品説明 h)
図2 作成したSQL文

[性能の検証と改善]

Tさんがテストデータを用いて図2のSQL文の実行性能を検証したところ、実行を開始してから検索結果が得られるまでの処理時間が長く、実用的ではないことが判明した。

本システムでは出品される商品の数が膨大であり、利用者が図2のSQL文を頻繁に実行することが予想される。そこで、Tさんはキーワードでの検索が必要な商品名及び商品説明の列には全文検索エンジンを用いるとともに、その他の列に対しては適切なインデックスを設定し、性能上の懸念を解消することを検討した。

インデックスの方式には、B-treeインデックスを採用することにした。Tさんは、各表の表定義を確認し、インデックスを設定すべき列を検討した。出品表の表定義を表2に、カテゴリ表の表定義を表3に示す。

表2 出品表の表定義
項番列名データ型PKUK非NULLカーディナリティデータ分布定義内容
1出品IDINTYNY高一様分布1～200000000の整数
2出品者IDINTNNY高一様分布1～200000000の整数
3カテゴリIDINTNNY中一様分布外部キー（カテゴリ）
4商品名VARCHAR(255)NNY高一様分布最大255字の文字列
5商品説明CLOBNNN高一様分布（省略）
6出品価格DECIMAL(10,2)NNY高対数正規分布
（値が小さい場合が多い、最大値:0.00～9999999.99の固定小数点数）
7商品状態SMALLINTNNY低一様分布1～3の整数（1は未使用、2は美品、3は傷ありを示す）
8出品状況SMALLINTNNY低一様分布1～3の整数（1は下書き、2は出品中、3は購入済みを示す）
表3 カテゴリ表の表定義
項番列名データ型PKUK非NULLカーディナリティデータ分布定義内容
1カテゴリIDINTYNY高一様分布1～10000の整数
2カテゴリ名VARCHAR(100)NNY高一様分布最大100字の文字列
3上位カテゴリIDINTNNN中一様分布外部キー（カテゴリ）
一制約、UK欄はUNIQUE制約、非NULL欄は非NULL制約の指定をするかどうかを示す。指定する場合にはYを、指定しない場合にはNが記入されている。ここで、主キーに対してはUNIQUE制約は指定せず、非NULL制約は指定するものとする。カーディナリティ欄は列に含まれる値の確率分布の仮定を示す。

Tさんは、①B-treeインデックスの特性を踏まえて、特定の値を指定したときに行数を表全体の5%以下に絞り込める列だけにインデックスを設定することにした。

Tさんは、必要なインデックスを設定後にテストデータを用いて図2のSQL文の実行性能を検証し、実用的な性能であることを確認した。ただし、表2及び表3のデータ分布は新規事業立上げ前の時点における仮定でしかない。今後実際に運用する際にはデータ分布が仮定とは異なる場合があるので、定期的にインデックスを見直すことを申し送り事項の一つとして、本システムのデータベースの設計及び開発を完了した。

出展：令和6年度 秋期 応用情報技術者試験 午後 問6
