2013年 秋期 応用情報技術者試験 問4

ネットワーク障害調査

P社は，ペット用品のインターネット通信販売業者である。本社事業所内に調達部，総務部，販売部，企画部があり，約80名の社員で商品の企画・調達・配送などの業務を行っている。通信販売のシステムは，他社が運営するショッピングサイトを活用しており，自社で制作した販売用Webページをインターネット経由でショッピングサイトにアップロードして商品を販売している。

社員が業務で使用するPCと，ファイル共有のために使用しているファイルサーバ（以下，FSという）は，購入後数年を経ており，社員からは"処理速度が遅い。"という声が上がっている。そこで，全てのPCとFSをリプレースすることにした。リプレースは，総務部情報システム課のQ君が担当することになった。

[本社事業所のネットワーク構成]

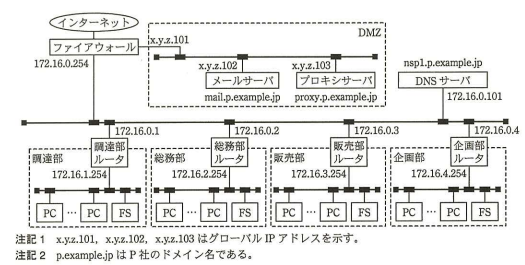

Q君は，PCとFSのリプレースに当たり，現在の本社事業所のネットワーク構成の調査を行った（図1）。

本社事業所内のPCからブラウザを用いてWebページにアクセスする場合には，プロキシサーバを経由する。また，電子メールの送受信はメールサーバを利用して行っており，PCとメールサーバとの間の通信は，本社事業所内の通信であるので，通信路の暗号化やSMTP認証は利用していない。PCは一度設置したら移設することは少ないので，DHCPは利用していない。インターネットやDMZから各部のFSにアクセスできないようにファイアウォールを設置している。ネットワーク機器は適切に設定がされており，障害などは発生していない。また，リプレース後もネットワーク構成やネットワーク機器の設定変更は行わない。

[PCとFSの設定]

Q君は，約80台のPCと各部のFSの設定作業を3名の情報システム課員だけで行うことは不可能と判断し，設定ガイドを作成して，各部で任命されているIT係に部内のPCの設定作業の説明を依頼した。IT係は，部内の各PCに割り当てるIPアドレスを決定した後，設定ガイドの内容を部員に説明し，PCの設定をPCの使用者自身で行ってもらうように依頼した。また，各部に設置するFSについては，PCと同様にログインを行って設定画面から設定が可能であるので，IT係に設定してもらうことにした。

図2に調達部向け設定ガイドを示す。他の部向けにも同様の設定ガイドを作成した。

[トラブル事象1]

PCのリプレース後に，総務部のR君から"ショッピングサイトにアクセスできない。"との連絡があり，Q君がトラブル調査を実施した。

Q君は，総務部内の他のPCからショッピングサイトにアクセスを試み，正常にアクセスできることを確認した。次に，R君のPCからプロキシサーバへ正しく通信できることを確認するために，R君のPCからeコマンドを用いてx.y.z.103宛てにICMPパケットを送信し，正常に応答があることを確認した。

次にQ君は，fコマンドを用いて，gの名前解決（FQDNからIPアドレスを調べる）を試みたところ，エラーとなった。このことから，R君のPCのhの設定に誤りがあることを特定した。その誤りを訂正し，R君のPCからショッピングサイトに正常にアクセスできることを確認した。

[トラブル事象2]

総務部のS君から，"先週の調達状況の確認をしようとしたところ，調達部のFSにアクセスできない。"との連絡があり，Q君がトラブル調査を実施した。

Q君は，S君のPCと同様に，自分のPCからも調達部のFSにアクセスできないことを確認した。また，調達部のPCからは調達部のFSに正常にアクセスできることを確認した。Q君は，S君のPCからtracerouteコマンドを用いて，調達部のFSへのアクセス確認を行った。tracerouteコマンドの実行結果を図3に示す。

$ traceroute 172.16.1.253
traceroute to 172.16.1.253, 30 hops max, 40 byte packets
1  172.16.2.254        1.562ms    2.743ms    1.204ms
2  172.16.0.1          2.224ms    3.589ms    1.629ms
3  * * *
:

Q君は調査結果を基に，原因となっていた設定の誤りを特定した。その誤りを訂正し，S君のPCから調達部のFSに正常にアクセスできることを確認した。

[FSの利用状況確認画面の利用]

リプレースの1か月後，企画部のIT係のT君から，"FSの説明書に，Webブラウザを用いてFSの利用状況確認ができるとの記述がある。しかし，①自席のPCからWebブラウザを用いて，説明書に記述のとおり企画部のFSにアクセスしてみたが，利用状況確認ページが表示できなかった。"との連絡があった。なお，T君のPCや企画部のFSは，設定ガイドのとおり設定されており，FS内ファイルの読み書きは可能であった。

その後，T君はQ君から連絡された設定変更を行い，FSの利用状況確認ページを表示できるようになった。
